温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制
品牌 | 安科瑞/Acrel |
---|

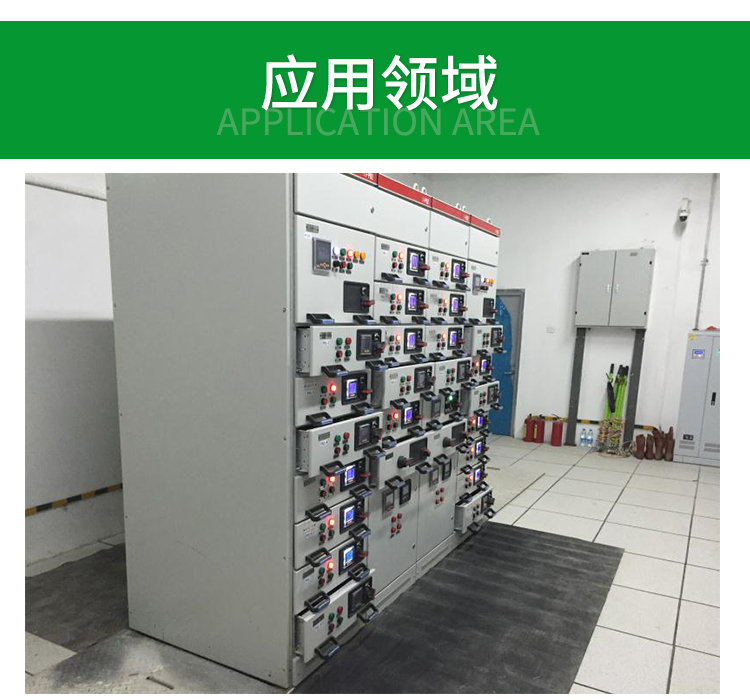

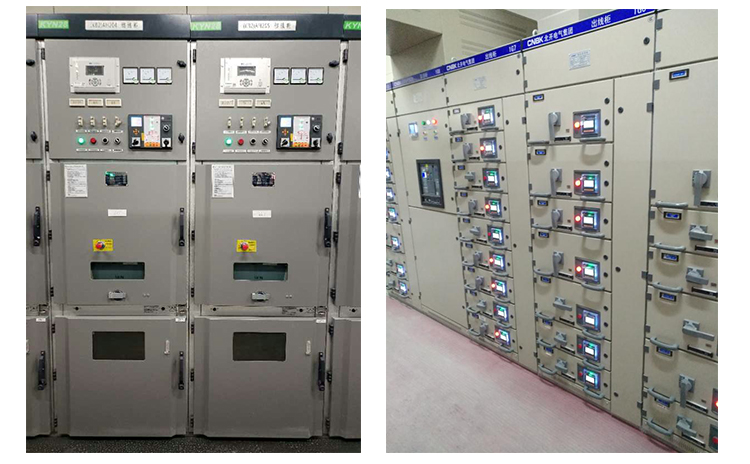

温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。
1 概述
温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。产品分为:WH普通型系列、WHD智能型系列。
普通型温湿度控制器采用进口高分子温湿度传感器,结合稳定的模拟电路及开关电源技术制作而成。继电器动作、加热器故障电源等工作状态均由LED指示,用户一目了然,产品稳定可靠,能长期工作于强电磁场等恶劣环境中。
智能型温湿度控制器以数码管方式显示温湿度值,有加热器、传感器故障指示、变送功能、带有RS485通讯接口可供远程监控,用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体,精度高、测量范围宽,是一种适合于各个行业和领域的温湿度测量控制仪表。
2、产品介绍
2.1 WH系列普通型温湿度控制器
2.1.1 型号说明
注1:“组合外接"即同时有温度、湿度控制时,传感器置于同一外壳,由同一点采集温度、湿度信息。
2.1.2 技术指标
技术参数
指 标
类型
加热升温
≤5℃启动,≥13℃停止
鼓风降温
≥40℃启动,≤35℃停止
加热去湿
≥85%启动,≤77%停止
精度
温度:±3℃ 湿度:±5%RH
触点容量
5A/AC250V(无源接点)
辅助电源
AC 85~265V DC 100~350V,功耗≤3VA
绝缘电阻
≥100MΩ
工频耐压
电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS)
平均工作时间
≥50000小时
工作环境
温度
-10℃~+55℃
湿度
≤95%RH,不结露,无腐蚀性气体
海拔
≤2500米
注:控制参数不可调,但可由用户。
2.1.3 产品规格
WH普通型温湿度控制器
项目
型号
基本功能
传感器/数量
可选功能
WH□-01/H
1路加热升温
W-1/1
03型:带一路断线报警指示功能;
46型:带二路断线报警指示及故障报警输出功能;
WH□-01/F
1路鼓风降温
WH□-10/H
1路加热除湿
H-1/1
WH□-02/H
2路检测,1路加热升温
W-1/2
WH□-02/F
2路检测,1路鼓风降温
WH□-20/H
2路检测,1路加热除湿
H-1/2
WH□-11/HH
1路加热升温,1路加热除湿
WH-1/1
WH□-11/HF
1路加热除湿,1路鼓风降温
WH□-02/HH
2路加热升温
WH□-02/HF
1路加热升温,1路鼓风降温
WH□-20/HH
2路加热除湿
注:1、“□"为03型、48型、46型温湿度控制器;
2、控制器选定型号后不包括加热器或风扇,须另行选购;
3、控制器至传感器之间的连接导线可用普通导线,长度不得超过20米。
2.1.4 外形及尺寸(单位:mm)
●WH03普通型温湿度控制器
●WH48普通型温湿度控制器
●WH46普通型温湿度控制器

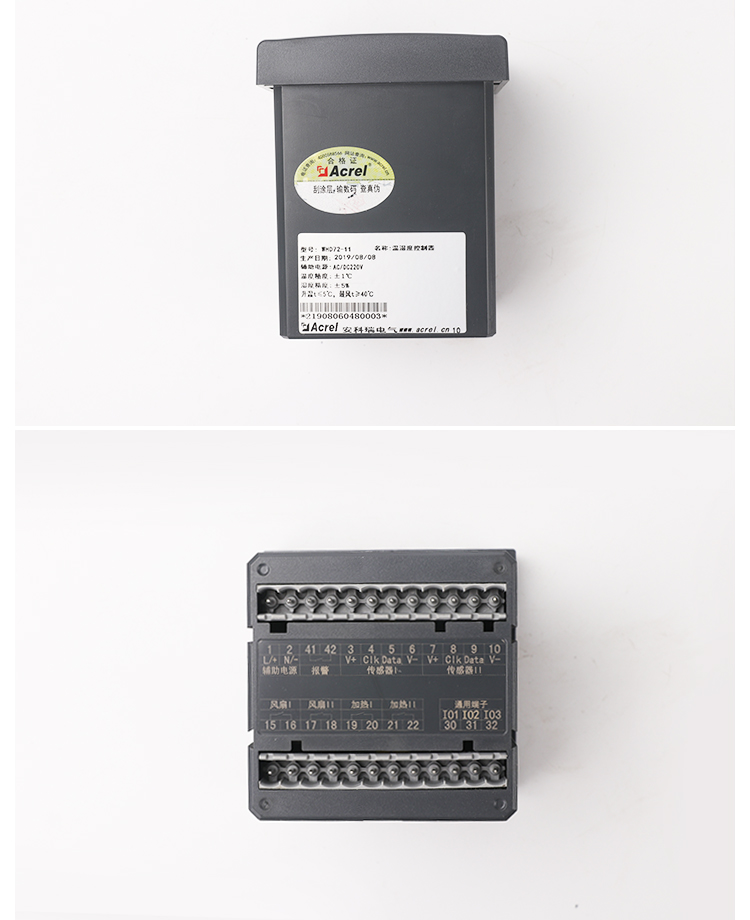

2.1.5 接线端子
●WH03普通型温湿度控制器 ● WH48普通型温湿度控制器
●WH46普通型温湿度控制器
注:3、4端子为继电器输出的端子。

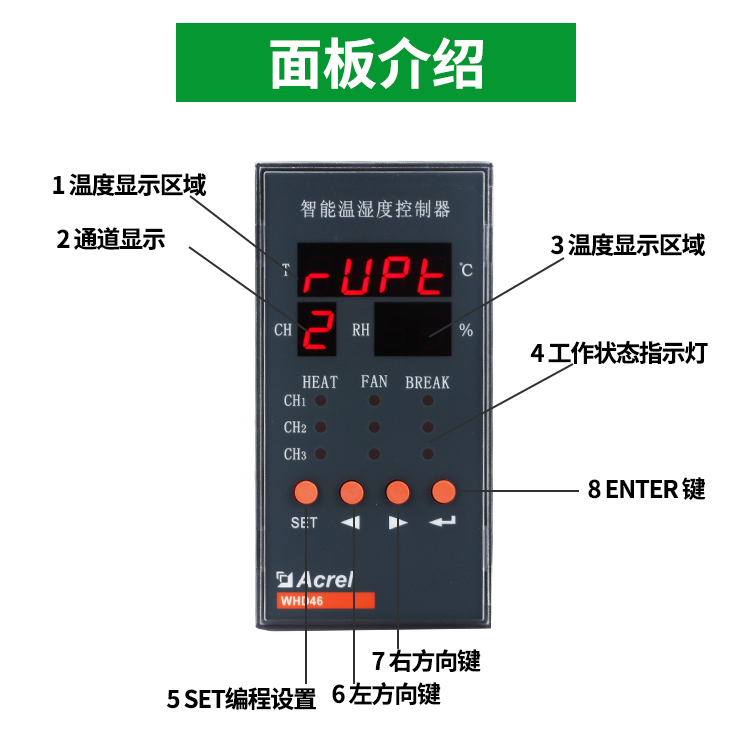

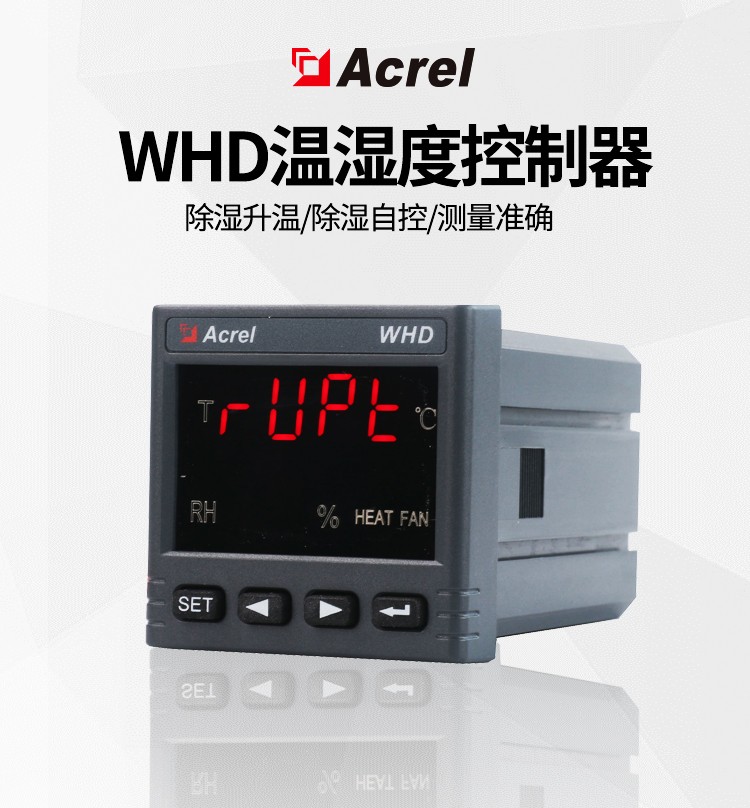

2.2 WHD系列智能型温湿度控制器
2.2.1 型号说明

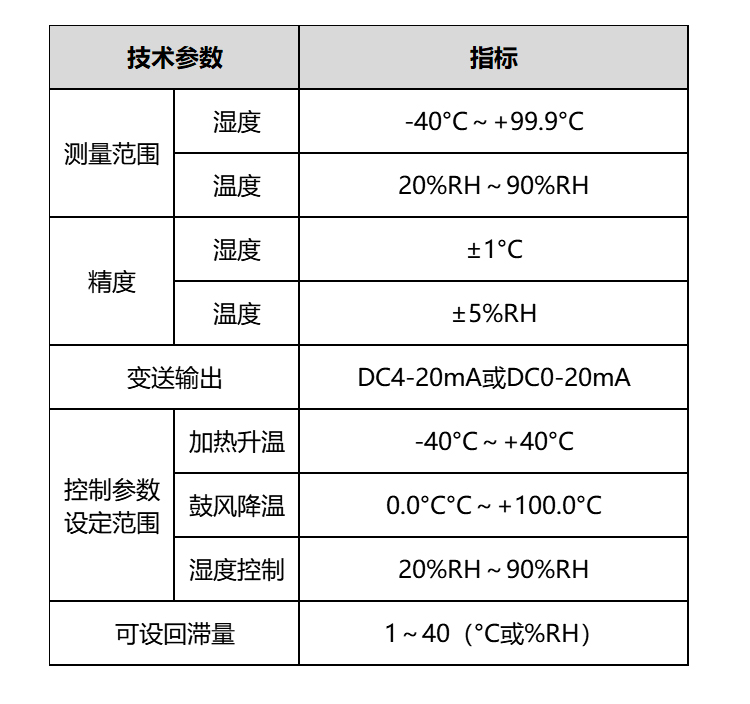

2.2.2 技术指标
技术参数
指 标
测量范围
温度:-40.0℃~+99.9℃ 湿度: 20%RH~90%RH
精度
温度:±1℃ 湿度:±5%RH
变送输出
DC4-20mA或DC0-20mA
控制参数设定范围
加热升温
-40.0℃~+40.0℃
鼓风降温
0.0℃~+100.0℃
加热去湿
20%RH~90%RH
输出触点容量
5A/AC250V(无源接点)
通讯
RS485,Modbus-RTU协议
工频耐压
电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS)
绝缘电阻
≥100MΩ
辅助电源
电压
AC 85~265V DC 100~350V
功耗
基本功耗(≤0.8VA)+继电器功耗(每路≤0.7VA)
平均工作时间
≥50000小时
工作环境
温度
-10℃~+55℃
湿度
≤95%RH,不结露,无腐蚀性气体
海拔
≤2500米
2.2.3 产品规格
项目
基本功能
传感器/数量
可选功能(三选一)
备注
WHD48-11
1路温湿度控制
WH-2/1
1. 故障报警
2. 变送输出
3. RS485通讯
48外形无可选功能
WHD72-11
WHD90R-11
WHD96-11
WHD46-11
WHD96-22
2路温湿度控制
WH-2/2
WHD46-22
WHD46-33
3路温湿度控制
WH-2/3
注:1、每一路传感器对应二组控制输出接点(无源),分别接加热器和风扇;
加热器用于升温或去湿,风扇用于降温;
2、传感器与控制器之间的连接线长度不得超过20米。

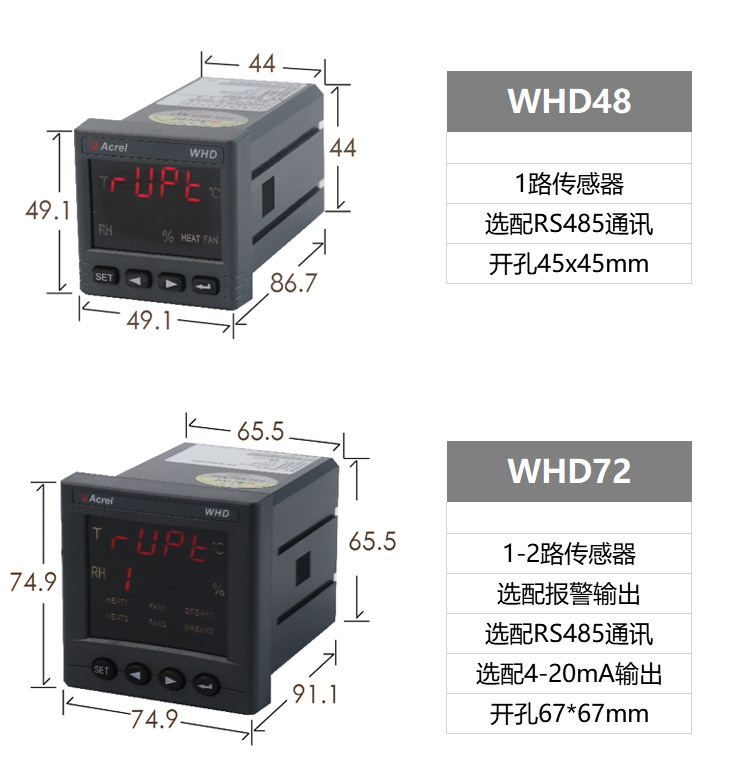

2.2.4 外形及尺寸(单位:mm)

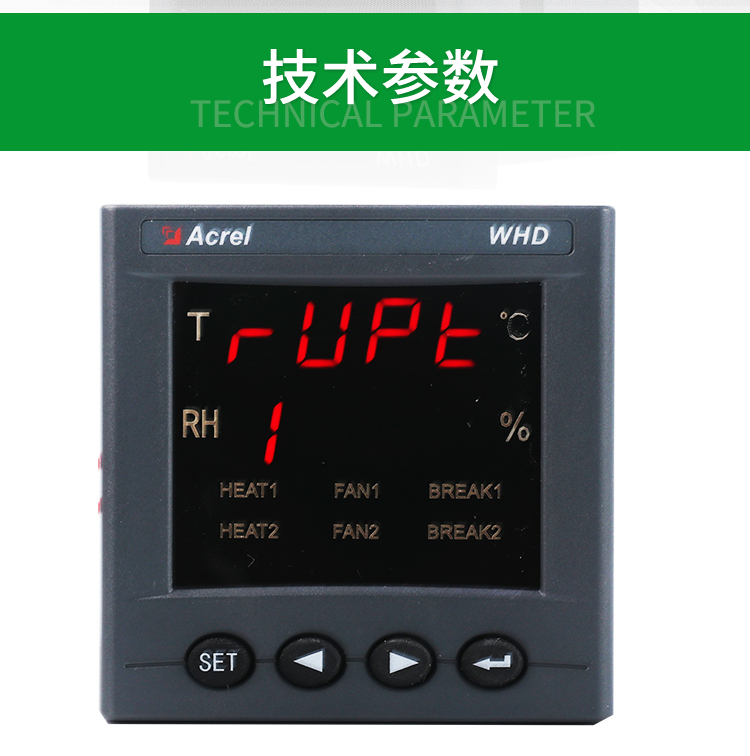

●WHD48/72/96温湿度控制器
型号
面框尺寸(mm)
壳体尺寸(mm)
开孔尺寸(mm)
W1
H1
W2
H2
D
W3
H3
WHD 48
48
43.8
84
44.5
WHD 72
75
66
97.5
67
WHD 96
96
86
85
88

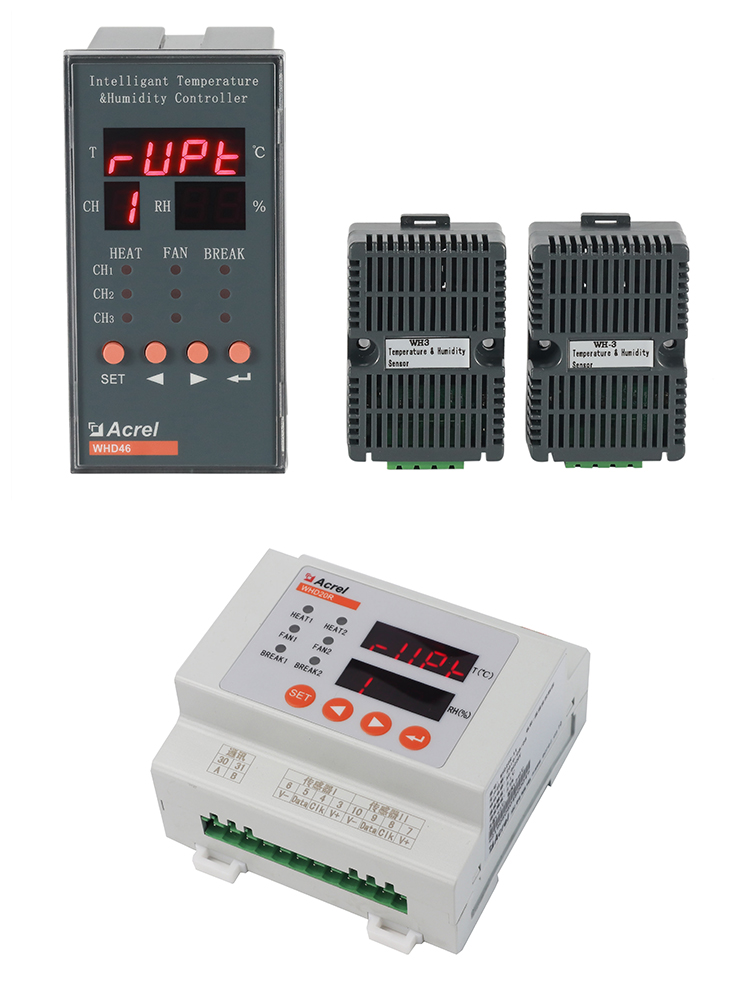

● WHD46温湿度控制器
●WHD90R 温湿度控制器
2.2.5 接线端子
●WHD46温湿度控制器
注1:仪表端子30、31、32为可选功能输出端:故障报警、通讯、变送输出三者选一。
●WHD48/72/90R温湿度控制器
注1:仪表端子30、31、32为可选功能输出端:故障报警、通讯、变送输出三者其一,WHD48除外。
●WHD96温湿度控制器
注1:仪表端子30、31、32为可选功能输出端:故障报警、通讯、变送输出三者其一。

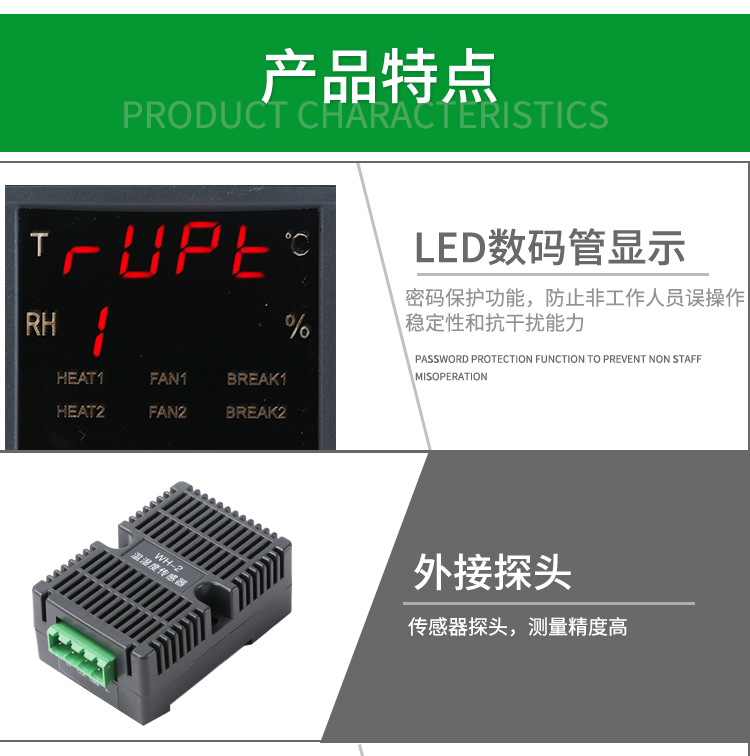

3、传感器
3.1 概述
WH系列普通型温湿度控制器及WHD智能型温湿度控制器的传感器均使用外接方式。传感器部分采用专用外壳,通风效果好,外观精致,既能有效保护内部元件,提高使用寿命,又方便安装、接线。
3.2 型号说明
3.2.1 WH系列普通型温湿度控制器传感器
型号
功能
接 线
安装
方式
外形尺寸
W-1
1路温度
传感器
DIN35
导轨
H-1
1路湿度
WH-1
1路温度+1路湿度传感器
3.2.2 WHD系列智能型温湿度控制器传感器
型号
功能
接 线
安装
外形尺寸
WH-2
1路温度、1路湿度
DIN35
4、加热器
4.1 概述
ALW系列加热器使用专用的铝合金散热板型材和的镍铬合金电热丝制造而成,具有体积小、外形美观、散热均匀、热传导快、散热面积大、寿命长等优点,产品符合GB/T15470-1995。
4.2 技术指标
技术参数
指 标
工作电压
AC220V AC110V
额定功率
50-300W(也可特殊订货)
使用寿命
≥50000h
绝缘电阻
≥100MΩ
耐压
2000V
4.3 产品规格
品种
安装说明
型号
外形尺寸(mm)
铝合金材料
单支架安装
孔距:55mm
ALW-50W
ALW-75W
ALW-100W
ALW-150W
ALW-200W
ALW-250W
4.4 选型建议
铝合金材料散热面积大、效率高,适合自动控制加热或去湿,选型建议如下:
环境空间大(m3)
加热器功率(仅供参考)
≤0.5
50W-75W
0.5-1
100W-150W
1-1.5
200W
1.5-2
250W
>2
300W以上
